廈門環創粉碎型格柵的分類與選擇方法
編輯:環創科技   發布日期:2013-9-27 16:47:39

廈門環創粉碎型格柵的分類與選擇方法
1概述
1.1產品名稱及定義
  在排水工程中,(環創粉碎型格柵)格柵是用來去除可能堵塞水泵機組及管道閥門的較粗大懸浮物,并保證后續處理設施能正常運行,是由一組(或多組)相平行的金屬柵條和框架組成,傾斜安裝在進水的渠道里,或進水泵站集水井的進口處,以攔截污水中粗大的懸浮物及雜質。
1.2產品分類、區別,差距
環創格柵種類及分類方式很多,總體可分為管道格柵機、有鼓格柵、傳送式格柵、無鼓格柵四大類。鼓:由不銹鋼條盤繞或由穿孔板不銹鋼環繞成圓柱形裝置,位于刀片與側欄之間,用來增加粉碎型格柵過流量而設置的部件。
無鼓、單鼓、雙鼓的區別在于鼓的個數,即無鼓:鼓個數為0,單鼓:鼓個數為1,雙鼓:鼓個數為2。
轉鼓的材質:一般為不銹鋼,特殊要求可做成尼龍等工程塑料或玻璃鋼
轉鼓柵距:與碎后粒徑要求一致

1.3環創格柵通用技術要求
柵條間隙根據污水種類、流量、代表性雜物種類和大小來確定,一般選取范圍如下:機械清柵:3~25mm;人工清柵:5~15mm;篩網:0.1~2mm。
在大中型污水站,應設置兩道機械格柵:第一道為粗格柵:10~40mm,第二道為細格柵:3~10mm(大型污水處理廠推薦15mm+4mm組合)。在小污水站,設置一道格柵即可,柵條間隙應為3~15mm(粗格柵用人工格柵可以選15mm,機械格柵推薦用5mm)。
過柵流速:污水在柵前渠道內的流速應控制在0.4~0.8m/s,經過格柵的流速應為0.6~1.0m/s。過柵水頭損失與過柵流速相關,一般應控制在0.1~0.3m之間。柵后渠底應比柵前相應降低0.1~0.3m。
格柵有效過水面積按流速0.6~1.0m/s計算,但總寬度不小于進水管渠寬度的1.2倍,格柵傾角應為45°~75°,如果為人工格柵則采用安裝角度30°~60°。
格柵必須設置工作臺,臺面應高出柵前最高水位0.5m,臺上應設安全和沖洗設施。工作臺兩側過道寬度不應小于0.7m。臺正面寬度,當采用人工清渣時,不應小于1.2m,當采用機械清渣時,不應小于1.5m。
格柵間應設置機器通風設施,常用的有軸流排風扇。如果污水中含有有毒氣體則格柵間應設置有毒有害氣體的檢測與報警系統。大中型格柵間應安裝吊運設備,便于設備檢修和柵渣的日常清除。
格柵的耙齒、鏈節長時間浸泡在水中,為了防止腐蝕生銹,一般選用高強度塑料或不銹鋼制成,其鏈軸也采用不銹鋼。
2分類產品名稱
  常用機械格柵可分為如上表所列幾種:管道式粉碎型格柵、無鼓渠道式粉碎型格柵、 單鼓渠道式粉碎型格柵、 雙鼓渠道式粉碎型格柵、 傳送式粉碎型格柵等。
2.1選用主要技術指標(或因素)
  選用設備時需要控制的主要技術指標有有效深度(溝深)、有效寬度(柵寬)、柵條間隙、安裝角度、進水水質、水溫等。
2.2主要工作原理
  粉碎型格柵主要由驅動裝置、齒輪箱、切割區、密封組件、框架、PLC控制系統等組成。在電機的驅動下,通過減速機驅動主動軸,再由主動軸通過齒輪帶動從動軸,從而帶動兩組刀片軸做相向回轉運動,把攔截的顆粒粉碎后流到后續工藝,液體通過刀片組及導流柵間隙。整個工作狀態可連續進行也可間斷進行。
  由于粉碎型格柵是由一組相向旋轉刀片組組成,所有經過的垃圾皆被粉碎為細小顆粒后通過,刀片采用獨立的高硬合金經表面均勻硬化處理后制成,耐磨耐腐蝕。
  在減速機輸出軸端的聯軸器上安裝了運行緩沖裝置,減緩啟動、運行的機械沖擊。
  配備帶智能檢測系統的控制箱,可遠程控制;電機堵轉電流、反轉次數、反轉時間均可顯示和本地設定;能提供過流保護,過力矩反轉吐出,泄漏、超溫等故障保護。
  粉碎型格柵配備刀片軸雙端機械密封系統保護軸承、臥式粉碎型則配備雙向錐面軸承和骨架式或迷宮式密封能確保在大負荷沖擊下穩定運行。
  運行穩定可靠、安裝維護方便,可實現自動化運行。3.選用要點
格柵的選擇主要包括如下幾點:
進水水質、過柵流量、格柵位置。
格柵井深度、寬度、過柵流速。
安裝角度、排渣高度
根據進水水質、水深可以確定格柵的材質、種類。根據流量及過柵流速、安裝角度可以計算出格柵的寬度。根據格柵使用位置確定柵條間隙。
4.施工安裝要點
4.1主控項目
格柵除污機安裝在基礎上應牢固。檢驗方法:檢查施工記錄。
格柵柵條對稱中心與導軌的對稱中心應符合要求,格柵柵條的縱向面與導軌側面應平行。檢驗方法:檢查施工記錄,觀察檢查。
耙齒與柵條的嚙合應無卡阻,間隙應不大于0.5mm,嚙合深度應不小于35mm。檢驗方法:觀察檢查,尺量檢查。
柵片運行位置應正確,無卡阻、突跳現象。過載裝置應動作靈敏可靠。柵片上的垃圾不應有回落渠內現象。檢驗方法:觀察檢查,檢查施工記錄。
其他類型除污機的安裝應滿足設計要求。檢驗方法:檢查施工記錄。
4.2一般項目
格柵除污機應定位準確。安裝角度偏差應符合產品隨機技術文件規定。各機架的連接應牢固。檢驗方法:檢查施工記錄。
機身較長的格柵除污機應按要求采取加固措施。檢驗方法:觀察檢查。
格柵除污機兩側與溝渠壁間隙應不大于格柵柵條間隙。檢驗方法:檢查施工記錄。
格柵除污機安裝允許偏差應符合表11.2.9的規定。

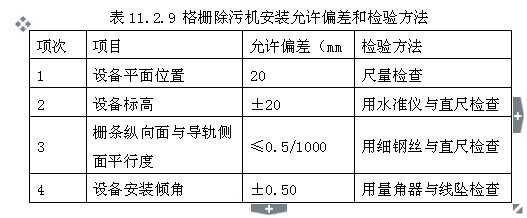

表11.2.9 格柵除污機安裝允許偏差和檢驗方法
項次 項目 允許偏差(mm 檢驗方法
1 設備平面位置 20 尺量檢查
2 設備標高 ±20 用水準儀與直尺檢查
3 柵條縱向面與導軌側面平行度 ≤0.5/1000 用細鋼絲與直尺檢查
4 設備安裝傾角 ±0.50 用量角器與線墜檢查

表11.2.9 格柵除污機安裝允許偏差和檢驗方法

要交互式地使用此網頁,您必須裝有: Microsoft® Office 2000 Web Components (OWC9)

表11.2.9 格柵除污機安裝允許偏差和檢驗方法


5.技術經濟性能分析
  市場上的格柵種類繁多,價格各異。就小區生活污水處理來說常用的為人工格柵或回轉式機械格柵。人工格柵造價很低,(人工格柵造價基本上在幾百至幾千元浮動)但是相應的會增加人工勞動強度,需要人工清渣。但是小區生活污水處理站如果水量很小則產生的柵渣很少,可以采用這種形式的格柵,經濟、方便、好操作。機械格柵的造價高(機械格柵造價基本上在幾萬到十幾萬的范圍浮動),但是可以減輕人工勞動強度,而且可以實現自動控制。
